CPU 设计文档 - P3
CPU设计方案
各模块端口说明与功能规定
GRF
端口说明
| 信号名 | 方向 | |
|---|---|---|
| clk | I | 时钟信号. |
| reset | I | 异步复位信号. |
| Reg1 [4:0] | I | 指定寄存器的5位地址,将目标寄存器的数据读出到 read1. |
| Reg2 [4:0] | I | 指定寄存器的5位地址,将目标寄存器的数据读出到 read2. |
| RegWrite | I | GRF写入使能信号:0 : 不能向GRF中写入数据;1 : 可以向GRF中写入数据. |
| RegAddr [4:0] | I | GRF写入目标寄存器的5位地址. |
| RedData [31:0] | I | GRF写入的32位数据. |
| read1 [31:0] | O | 输出Reg1指定的寄存器中的32位数据. |
| read2 [31:0] | O | 输出Reg2指定的寄存器中的32位数据. |
| $ra [31:0] | O | 输出寄存器$ra储存的32位数据. |
功能规定
- 异步复位:reset信号有效时将所有寄存器复位位0.
- 读取数据:Reg1和Reg2信号可指定两个寄存器地址并读取其中数据,并通过端口read1,read2输出。
- 储存数据:当写入使能信号RegWrite有效时,RedData输入的数据将在时钟信号上升沿时写入到RegAddr指定的寄存器中。

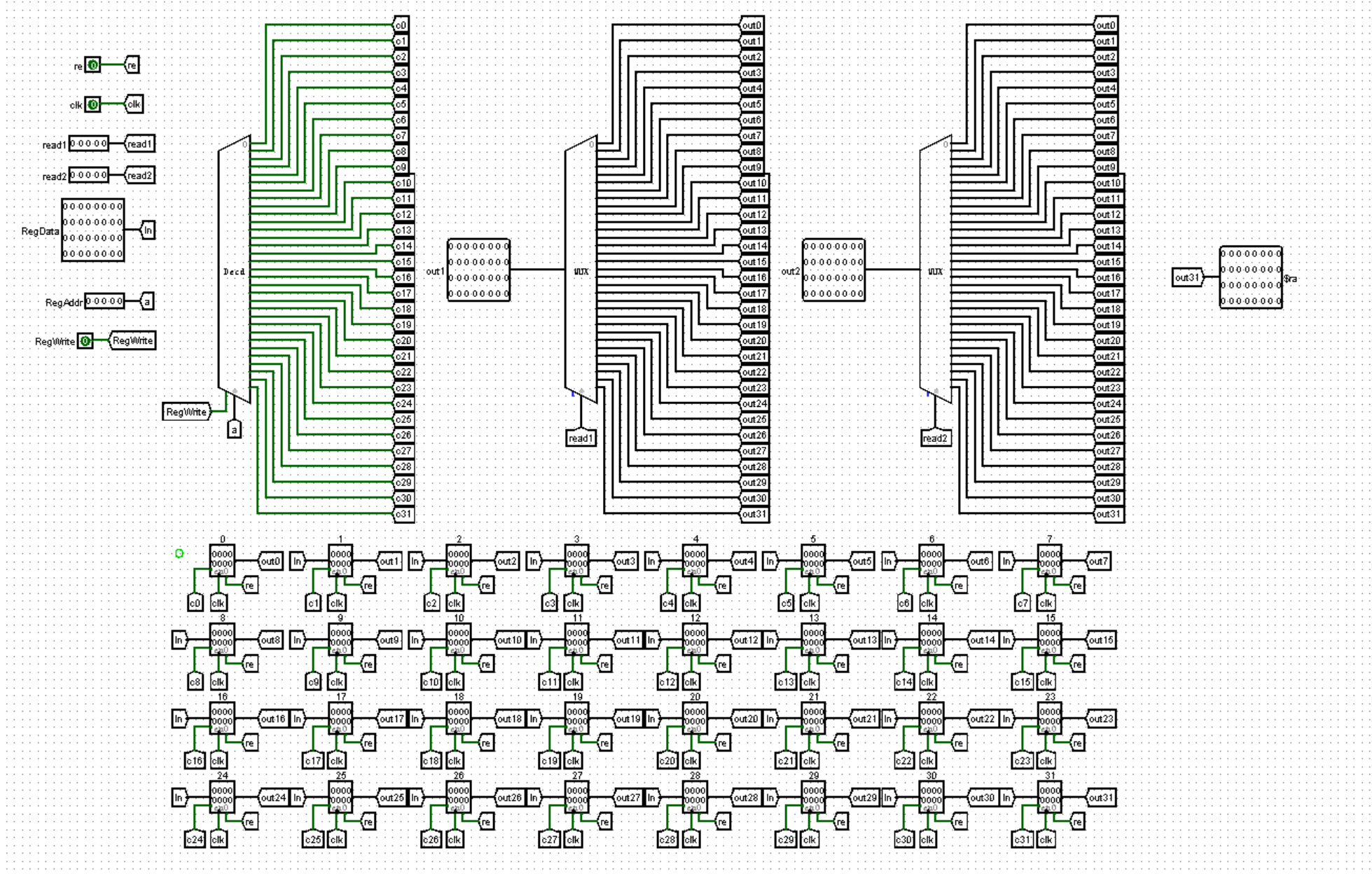

电路实现

ALU
端口说明
| 信号名 | 方向 | |
|---|---|---|
| A [31:0] | I | 进行逻辑运算的第一个32位操作数. |
| B [31:0] | I | 进行逻辑运算的第二个32位操作数. |
| Shamt [4:0] | I | 当前指令的Shamt字段. |
| ALUoperation [3:0] | I | 由ALU控制单元输出的,指明ALU的运算类型. 详见功能规定 |
| Zero | O | 表示输入的两个操作数是否相等:0 : 不相等;1 : 相等. |
| Greater | O | 表示输入的两个操作数的大小关系:0 : A < B;1 : A > B. |
| Result [31:0] | O | 输出逻辑运算后的32位结果. |
功能规定
- 根据ALU控制单元输出的ALUoperation信号对两个32位数据A、B进行算术逻辑运算。
| ALUoperation [3:0] | 功能 |
|---|---|
0000 |
执行+运算 |
0001 |
执行-运算 |
0010 |
执行&运算 |
0011 |
执行\|运算 |
0100 |
执行逻辑左移运算 |
0101 |
执行lui运算 |
0110 |
执行逻辑右移运算 |
0111 |
执行算术右移运算 |

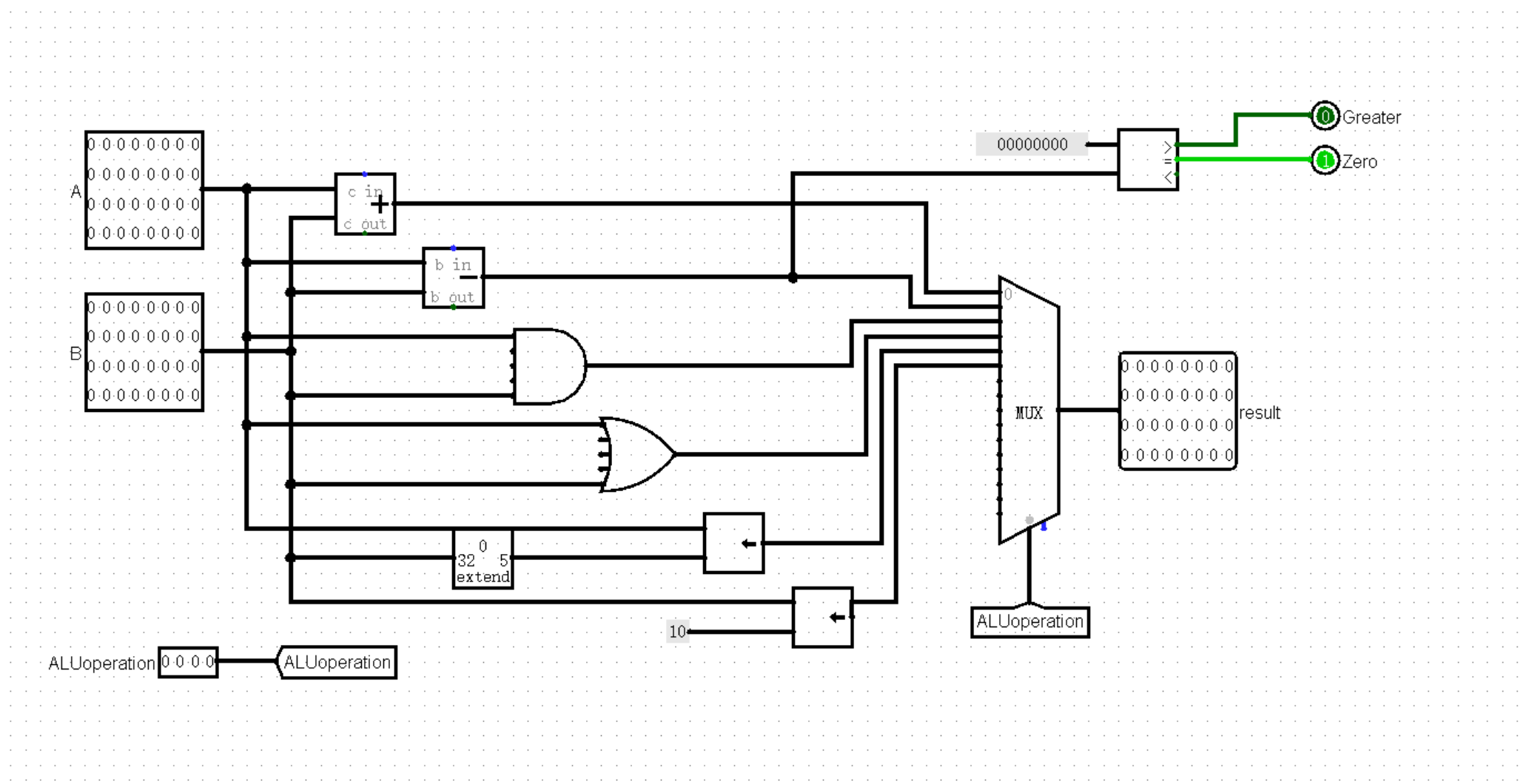

电路实现

ALU Control
端口说明
| 信号名 | 方向 | |
|---|---|---|
| Func [6:0] | I | 指令的Func字段(指令Func). |
| ALUop [3:0] | I | 由主控单元生成的ALUop,指明ALU的运算类型:1111 : R型指令,具体运算类型由Func字段决定;其他详见功能规定 |
| ALUoperation [3:0] | O | 输出对ALU模块的控制信号,选择指定的运算结果. |
功能规定
- 根据指令的Func字段和ALUop信号控制ALU的逻辑运算结果。
| 指令 | Func字段 | ALUop | ALU运算类型 | ALUoperation |
|---|---|---|---|---|
lw |
xxxxxx |
0000 |
+ |
0000 |
sw |
xxxxxx |
0000 |
+ |
0000 |
beq |
xxxxxx |
0001 |
- |
0001 |
ori |
xxxxxx |
0011 |
\| |
0011 |
lui |
xxxxxx |
0101 |
<<16 |
0101 |
add |
100 000 |
1111 |
+ |
0000 |
sub |
100 010 |
1111 |
- |
0001 |
and |
100 100 |
1111 |
& |
0010 |
or |
100 101 |
1111 |
\| |
0011 |
sll |
000 000 |
1111 |
<< |
0100 |

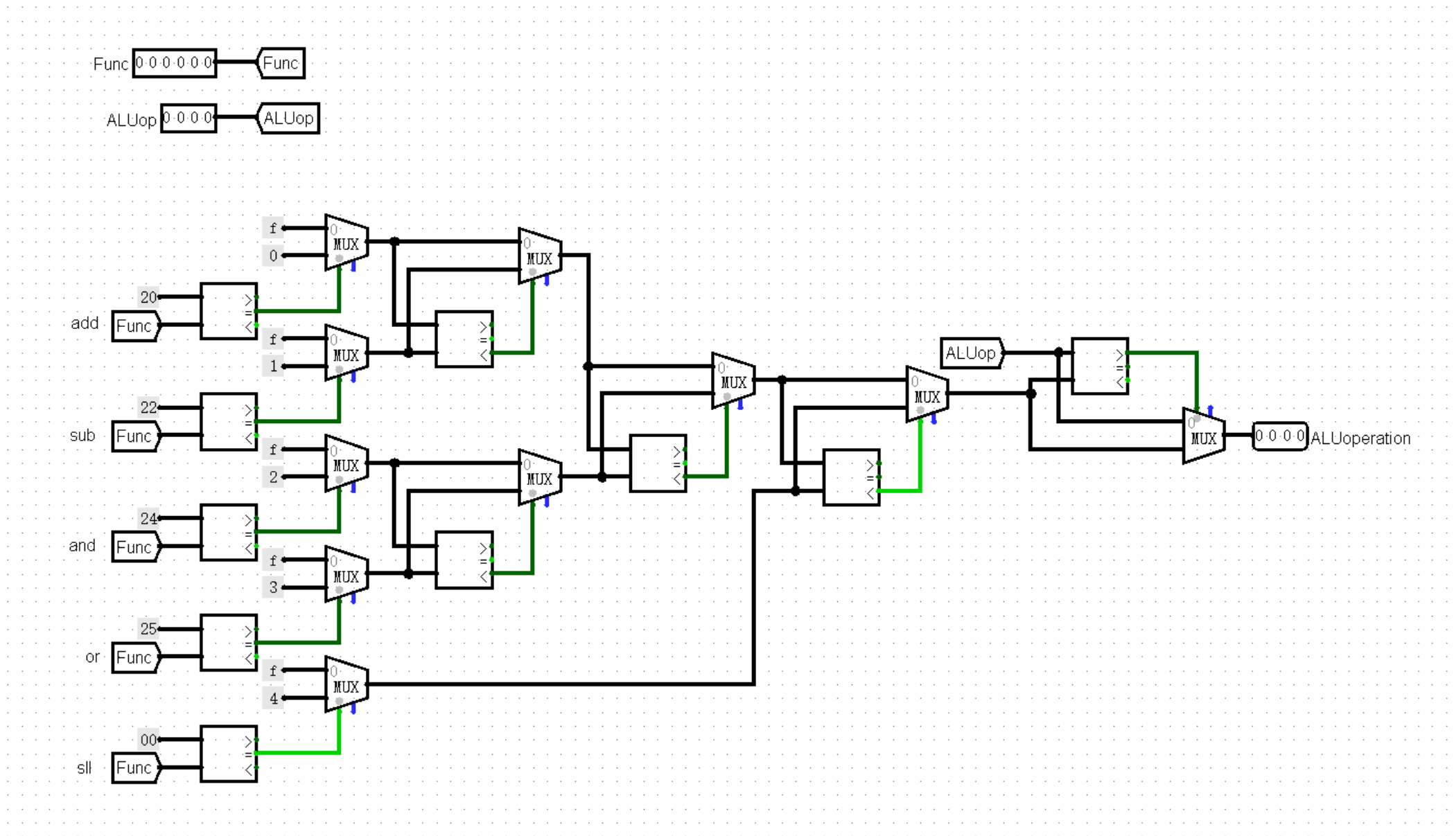

电路实现

IFU
端口说明
| 信号名 | 方向 | |
|---|---|---|
| clk | I | 时钟信号. |
| reset | I | 异步复位信号. |
| Branch [1:0] | I | Controller输出的跳转类型. 详见Controller |
| Zero | I | ALU输出的判断值. |
| Greater | I | ALU输出的判断值. |
| Imm [31:0] | I | 经过符号扩展的32位立即数. |
| $ra [31:0] | I | 寄存器$ra的值. |
| Instruction [31:0] | O | 当前的32位指令码. |
功能规定
- 内部包括PC、IM及相关逻辑。
- 通过相关逻辑将程序计数器与ROM地址联系起来。
- 可以根据Controller输出的Branch控制信号、ALU输出的Zero判断结果执行跳转指令。

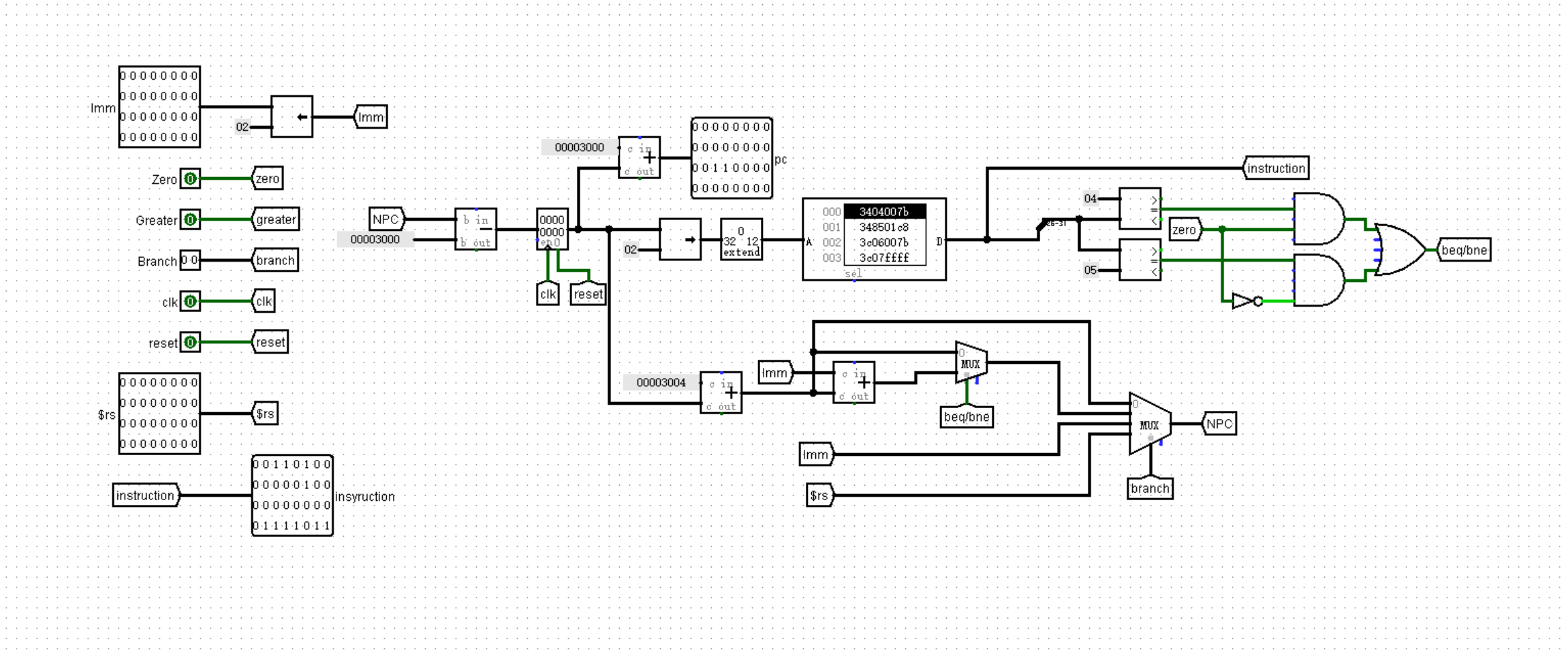

电路实现

DM
端口说明
| 信号名 | 方向 | |
|---|---|---|
| clk | I | 时钟信号. |
| reset | I | 异步复位信号. |
| MemWrite | I | 写入使能信号:0 : 不允许向RAM中写入数据;1 : 允许向RAM中写入数据. |
| MemRead | I | 读取使能信号0 : 不读取RAM中数据;1 : 读取RAM中数据. |
| Address [31:0] | I | ALU输出的32位信号,当使能信号有效时作为数据读写的地址. |
| WriteData [31:0] | I | 使能信号有效时,要写入RAM中的32位数据. |
| ReadData [31:0] | O | 使能信号有效时,从RAM读取到的32位数据. |
功能规定
- 可以根据Controller输出的MemRead、MemWrite控制信号,对数据存储器DM进行读写。

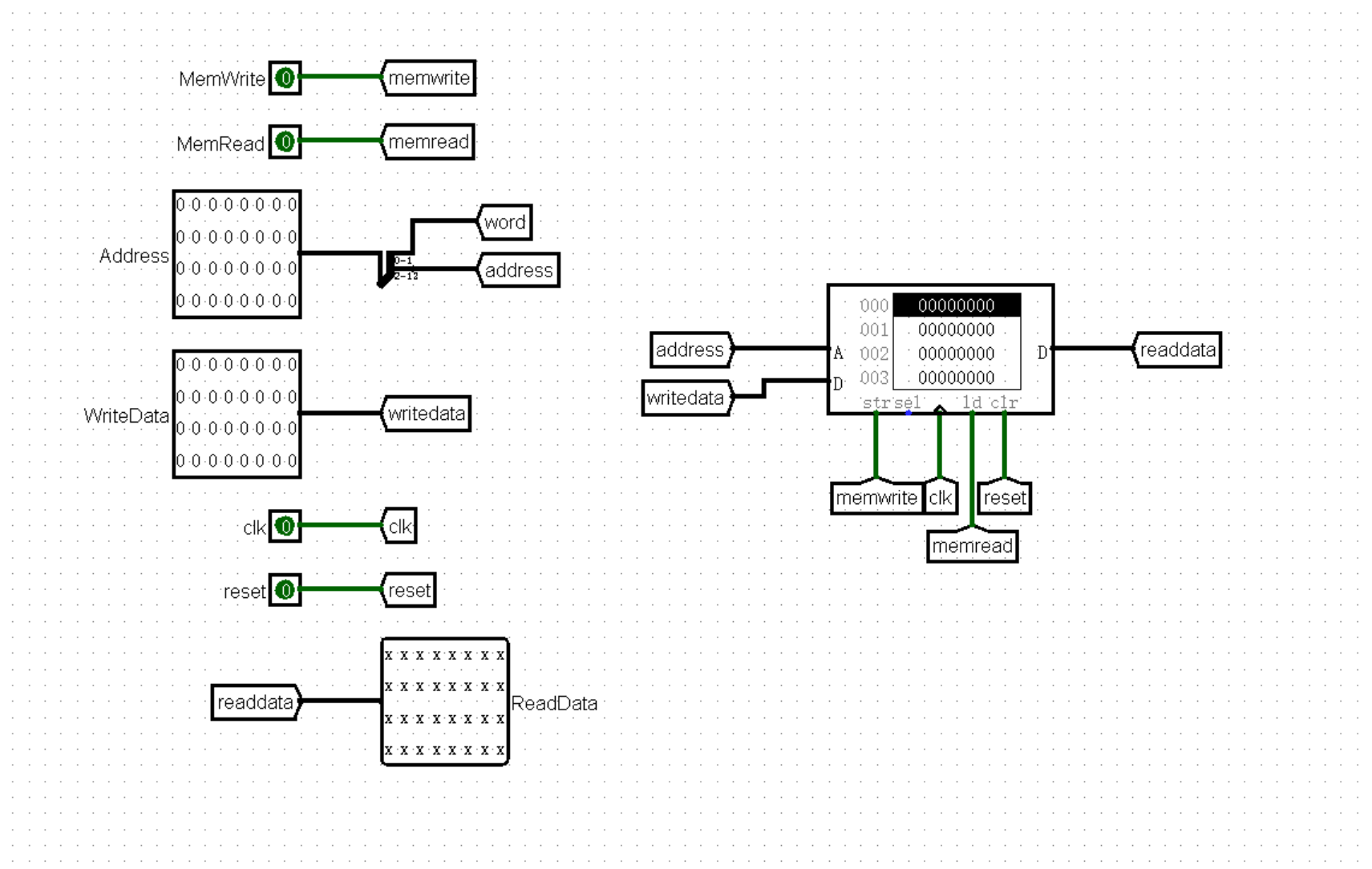

电路实现

Controller
端口说明
| 信号名 | 方向 | |
|---|---|---|
| OpCode [5:0] | I | 指令的OpCode字段. |
| Branch [1:0] | O | 决定跳转类型.00 : 不跳转;01 : 执行beq、bne类跳转指令;10 : 执行j、jal类跳转指令;11 : 执行jr、jalr类跳转指令. |
| MemtoReg | O | 决定寄存器堆写入端数据来源:0 : 来自ALU输出;1 : 来自DM输出. |
| MemWrite | O | DM写入使能信号. |
| MemRead | O | DM读取使能信号. |
| ALUop [3:0] | O | 指明ALU的运算类型. 详见功能规定 |
| ALUSrc [1:0] | O | 决定ALU输入端B数据来源:0 : 选择GRF输出read2;1 : 选择signext输出. |
| RegWrite | O | GRF写入使能信号. |
| RegDst | O | 决定寄存器堆写入端地址:0 : 选择rt字段;1 : 选择rd字段. |

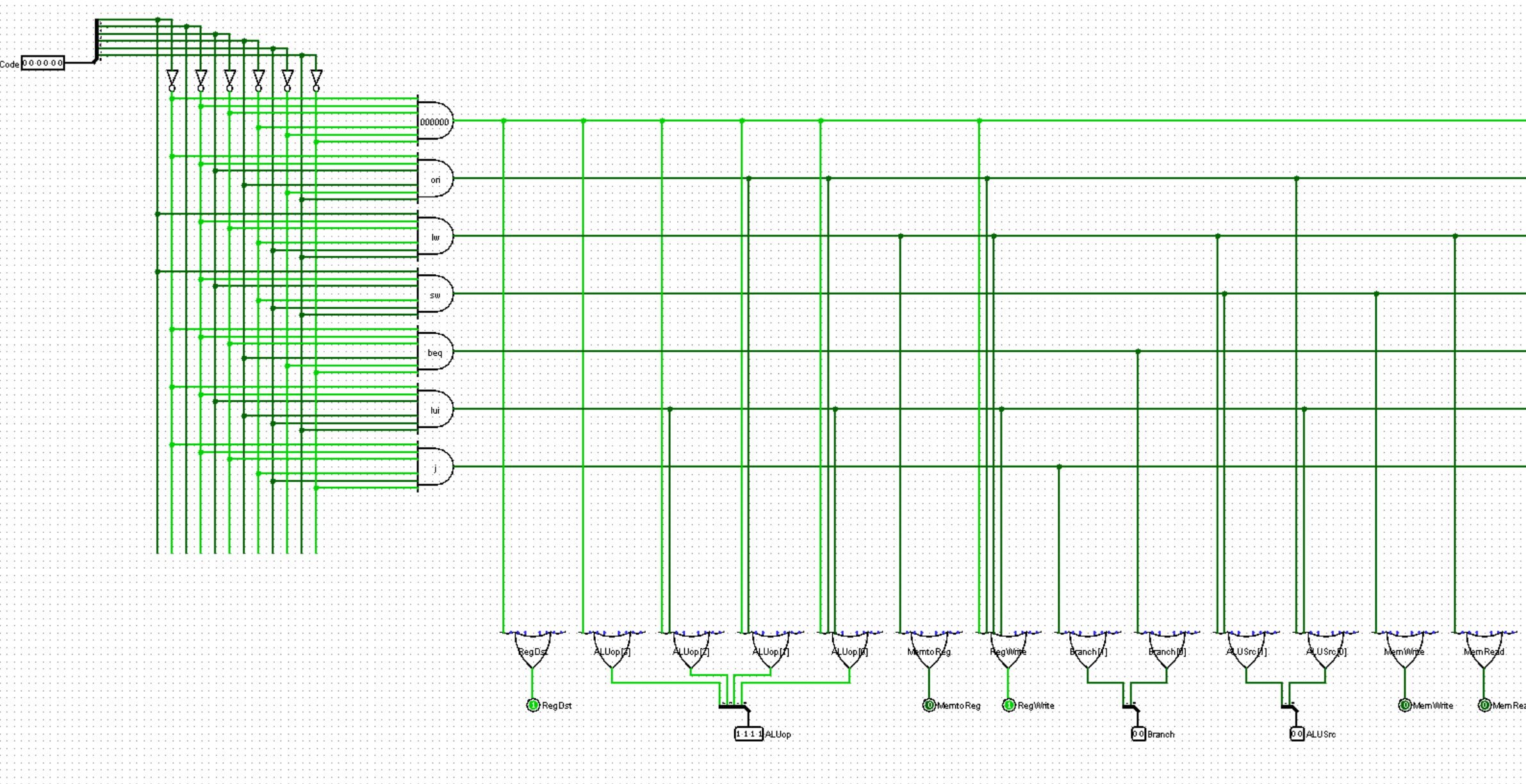

电路实现

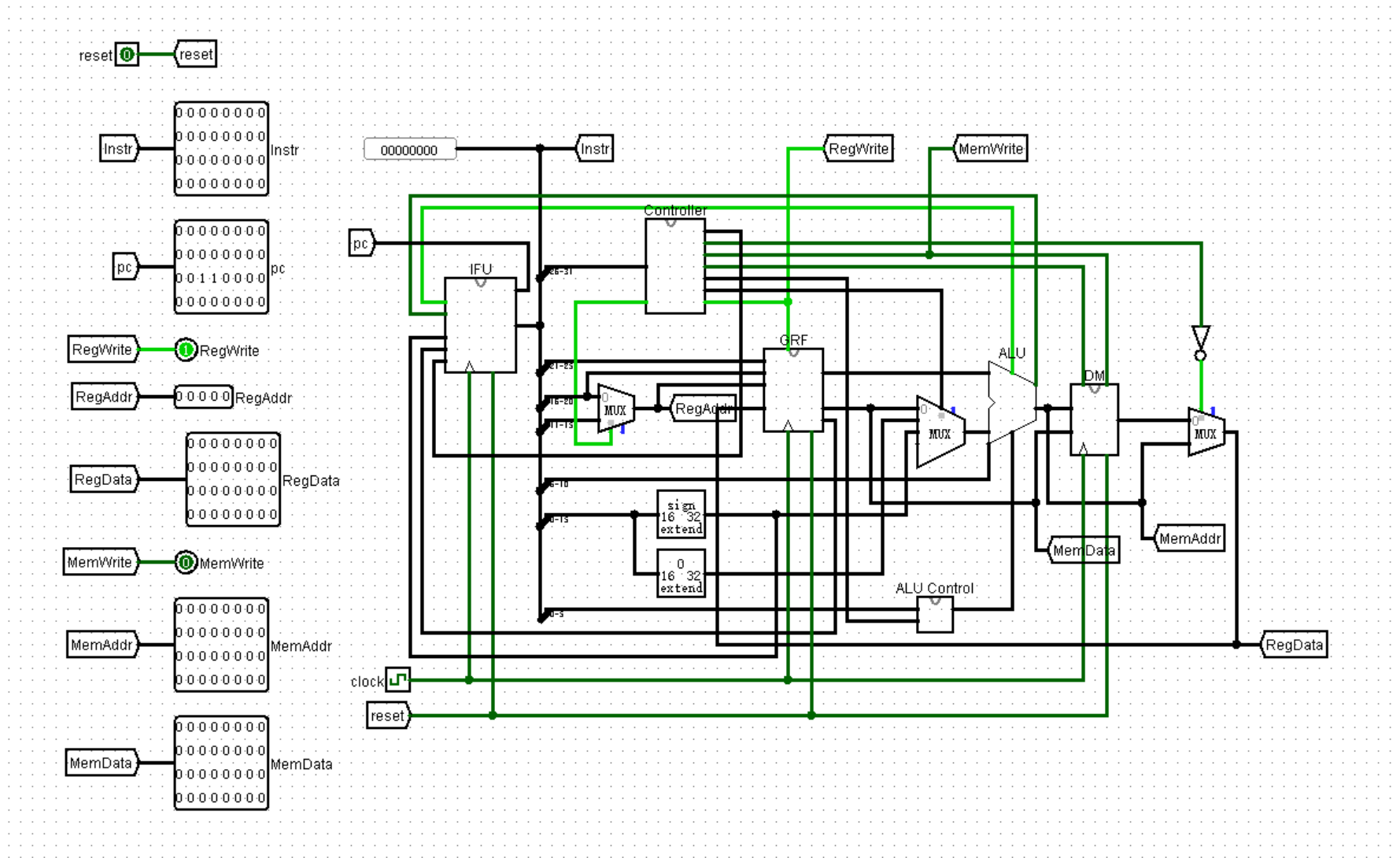

整体连接

思考题
1 . 上面我们介绍了通过 FSM 理解单周期 CPU 的基本方法。请大家指出单周期 CPU 所用到的模块中,哪些发挥状态存储功能,哪些发挥状态转移功能。
对于单周期CPU,可以以 splitter 为界,将整个数据通路分成“上游”和“下游”两部分。
-
“上游”可看做一个 Moore 型 FSM PC寄存器发挥状态存储功能。
NPC模块发挥状态转移功能。 -
“下游”可以看做一个 Mealy 型 FSM。 GRF、DM发挥状态存储功能。
IFU、Splitter、Controller、ALU、MUX、EXT发挥状态转移功能。
2 . 现在我们的模块中 IM 使用 ROM,DM 使用 RAM,GRF 使用 Register,这种做法合理吗? 请给出分析,若有改进意见也请一并给出。
合理。
ROM是只读寄存器,且断电不会导致数据丢失。IM模块(指令存储器)只需读取寄存器中存储的指令,而不用修改其中的数据,因此选用ROM更安全稳定。
RAM是随机访问存储器,DM(数据存储器)需要在使用CPU过程中读写数据,并且还具有异步复位的功能,使用RAM符合要求。
GRF(通用寄存器组,也称为寄存器文件、寄存器堆)用具有写使能的寄存器实现,其作用类似于MIPS汇编中所使用的32个寄存器,作为进行逻辑运算的数据存储器,读写效率高。
3 . 在上述提示的模块之外,你是否在实际实现时设计了其他的模块?如果是的话,请给出介绍和设计的思路。
在实际电路搭建时,我设计了ALU Control模块,该模块用于通过Controller模块输出的ALUop信号和指令中的Func字段,输出对ALU模块的控制信号,指明ALU的逻辑运算方式。
其最重要的功能就是处理R型指令,通过Func字段将不同的指令运算进行区分。
4 . 事实上,实现 nop 空指令,我们并不需要将它加入控制信号真值表,为什么?
指令sll $0,$0,0的指令码即为0x0000_0000,该指令在CPU运行周期内不做任何行为,不改变寄存器和内存数据,相当于nop空指令。
5 . 阅读 Pre 的 “MIPS 指令集及汇编语言” 一节中给出的测试样例,评价其强度(可从各个指令的覆盖情况,单一指令各种行为的覆盖情况等方面分析),并指出具体的不足之处。
从覆盖情况而言,其中给出的测试样例并不充分。例如,该测试样例中没有测试sub指令。此外,对于一些极端情况,该测试并没有测试完全。例如,题目中提到add、sub按无符号加减法处理,但并没有具体测试溢出的情况;对于beq等跳转指令,没有测试向前跳转的情况。
测试方案
设计要求的指令,并同时在MARS和Logisim中单步运行,观察其中GRF,DM,PC模块中寄存器或RAM中数据的变化是否一致,如一致则证明无误。需要注意的是,设计指令时一定要多多考虑临界情况和特殊情况,因为在这些数据处更容易发生无法预料的错误。
